三分产品，七分安装。威能壁挂炉安装如果不到位，不仅会影响家庭整体美观，还可能留下严重的安全隐患，所以不容小觑。下面，小编为大家介绍威能壁挂炉安装说明书基本安装方法图示。

　　开箱

　　威能壁挂炉的包装箱是采用硬质纸箱进行包装的，在包装纸箱内加有保护蜂窝纸板，以保证威能壁挂炉在运输及搬运过程中不受损坏，为保证威能壁挂炉安全方便的从包装箱中取出，请按以下拆箱顺序操作。

　　威能壁挂炉开箱示意图

　　1.1先剪开包装箱上的打包带

　　2.2的拆箱方式拆开包装箱

　　3.3分别取出包装箱内的包装泡沫及包装附件(包装附件包括产品说明书、合格证、保修卡、膨胀螺丝*2、密封垫*8)

　　4.4抬起威能壁挂炉后，取出威能壁挂炉下方的包装泡沫。

　　注意：在抬起威能壁挂炉时，禁止抓抬威能壁挂炉的塑料控制盒部分!

　　威能壁挂炉安装;

　　安装膨胀螺丝

　　威能壁挂炉采用膨胀螺丝固定，挂装威能壁挂炉之前，先用安装示意卡在墙面上按照图示方式找好膨胀螺丝孔的位置，然后用钻孔工具在墙面上选好的位置钻孔，孔位的高度距地不能少于2米。

　　打烟管墙洞

　　开好螺丝孔位后，请按上图在墙上开排烟墙洞，墙洞直径110mm，出墙侧向下倾斜3度，以便烟管的积水流出。

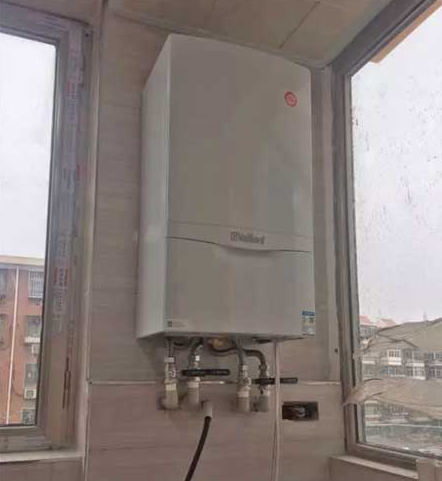

　　威能壁挂炉挂装

　　把配件中的膨胀螺丝固定到墙上，然后将威能壁挂炉挂装到安装好的膨胀螺丝上，拧紧膨胀螺丝，并且确认垂直。 注意：安装威能壁挂炉必须保留最小的维护空间

　　威能壁挂炉侧面间距不能小于300mm

　　威能壁挂炉顶部间距不能小于450mm

　　威能壁挂炉底部间距不能小于300mm

　　威能壁挂炉正面间距不能小于500mm

　　威能壁挂炉标准烟管的安装

　　每台威能壁挂炉产品都随机配送烟管一根，包括90度标准弯头一件，850mm标准直管一根及相应的部分配件。

　　安装威能壁挂炉后必须方式安装威能壁挂炉烟管，并使烟管通过墙壁上的孔伸出室外。

　　标准弯头与标准直管的连接处必须用铝箔条密封。

　　威能壁挂炉加长烟管的连接

　　根据威能壁挂炉的安装位置及同轴烟管出口位置确定同轴烟管的总长，确定是否需要使用加长烟管。

　　将标准同轴烟管穿过墙孔伸出室外

　　同轴烟管标准弯头套装在威能壁挂炉进/排气烟道出口上

　　将加长烟管套接在标准弯头和标准直管中间

　　调整加长烟管至适合的长度

　　威能壁挂炉水路系统安装

　　按图所示进出水管的位置将供暖系统和热水系统管道与威能壁挂炉连接

　　A-供暖出水口 B-卫生热水出水口 C-燃气进气口 D-冷水进口 E-供暖回水口

　　水路系统安装注意事项

　　将安全阀泄水引入下水道，在其连接管上不得安装阀门

　　必须在供暖系统的回水管道安装过滤器

　　当地水质很硬或者腐蚀性较强，须考虑在供暖系统管道中预留补软化水的接口

　　系统安装完成后应注水试压，确保无滴水、漏水、跑水现象。

　　燃气系统安装

　　管道系统必须保证供应的燃气压力满足铭牌标识要求

　　威能壁挂炉燃气管路的连接必须由专业人员进行

　　在进行室内燃气管道连接和将燃气管道与煤气表和威能壁挂炉连接后，安装人员必须对燃气管道系统密封性进行检查

　　在燃气管道与威能壁挂炉连接时，在靠近威能壁挂炉的位置安装一个燃气截止阀

　　燃气表的流量应足够满足威能壁挂炉流量要求

　　电器的安装

　　威能壁挂炉的电气应与AC220V/50Hz的电网连接，建筑物的配电系统应有接地线，威能壁挂炉的接地线应牢固并且有可靠地安全接地措施。

　　威能壁挂炉安装注意事项如下;

　　 1.严格遵守燃气要求

　　首先必须使用威能壁挂炉铭牌标签上指定的燃气种类。液化石油气、沼气不能通用。不能通往公共排烟管道;排烟管道外层管未端的吸气孔必须伸出外墙之外;排烟管道必须由室内向室外倾斜3度左右。违反上述要求，将会存在潜在危险或者炉子无法正常工作。

　　  2.安装问题

　　威能壁挂炉及燃气连接管道的连接必须由经过培训的专业人员安装并调试。要点是要用符合安全要求的燃气管，卡箍固定好，防止脱落。严禁将燃气管道和燃气表封闭起来。

　　  3.燃气通路的泄漏检查

　　从燃气表接口处一直延伸到经威能壁挂炉燃气阀到火排处接口，任一个相连的接口外必须首先进行气密性检验后方可使用。日常最简便和最可行的方法是：在威能壁挂炉断电或在运行前，打开所有的燃气阀门，用肥皂水(或稀释后的洗洁精)涂抹于接口处，观察3-5分钟，如无气泡产生，说明不漏气。此方法建议每隔三两个月重复进行一次。当有闻到有燃气所味时，应立即进行检查!如果有条件，可以用手持式可燃性气体报警器对各个燃气接口进行检测或安装燃气报警器。

　　  4.检查更换

　　根据燃气软管的质量情况，需要定期更换，防止因软管老化龟裂造成燃气泄漏而发生危险。
